Ypatybės
Perdavimo koeficientas: 81 % (kairioji pusė be ekrano) / 71% (dešinioji pusė su ekranu, kuriame rodomi duomenys).
Lęšis: 42 mm.
Matymo laukas: 110–1000 m atstumu
Akies anga: 16,2 mm
Išeinamasis vyzdys: 4,2 mm
Šviesumo indeksas: 17,64
Prieblandos faktorius: 20,49
Artimiausias stebėjimo taškas: 5 m
Atsparūs lietui ir rasojimui (tačiau ne panardinimui)
Pakoreguoto atstumo paaiškinimas
Pavyzdžiui, medyje tykantis medžiotojas gali taikyti į gyvūną iš lanko –52° kampu nuo savo padėties. Matomumo linijos atstumas yra 29 metrai. Tačiau remdamasis vien šia informacija medžiotojas rizikuoja prašauti pro viršų. Rodomas faktinis horizontalus atstumas (kompensuotas pagal kampą) yra 18 m. Tai yra pakoreguotas, arba projekcinis, atstumas, kuriuo medžiotojas turi remtis atlikdamas šūvį.
Tinklelio ir dioptrijų reguliavimas (1/2)
Norint pasiekti nepriekaištingą vaizdo kokybę, svarbu kompensuoti akių aštrumo skirtumus ir užsitikrinti aiškų tinklelio matomumą. Atlikite šiuos veiksmus:
1) Įjunkite žiūronus ir užmerkite kairę akį.
2) Nukreipkite žiūronus į vienalytį foną (baltą dangų ar sieną). Sukite dešiniosios pusės žiedą, kol vaizdas ekrane taps idealiai ryškus.
„LRF 1000M“ veikimas (2/2)
Matavimo vienetų keitimas:
Palaikykite nuspaudę mygtuką MODE. Matavimo vienetai pasikeis iš metrų (m) į jardus (Y) arba atvirkščiai.
Režimo keitimas:
kai ekranas šviečia, vieną kartą paspauskite MODE mygtuką. Galimi 3 režimai:
- pagrindinis režimas: vienas taikymosi taškas;
- pakoreguotas režimas: rodomas matymo kampas, išmatuotas atstumas ir pakoreguotas nuotolis;
- prieblandos režimas: atsiranda tinklelis, padedantis taikytis suprastėjus matomumui.

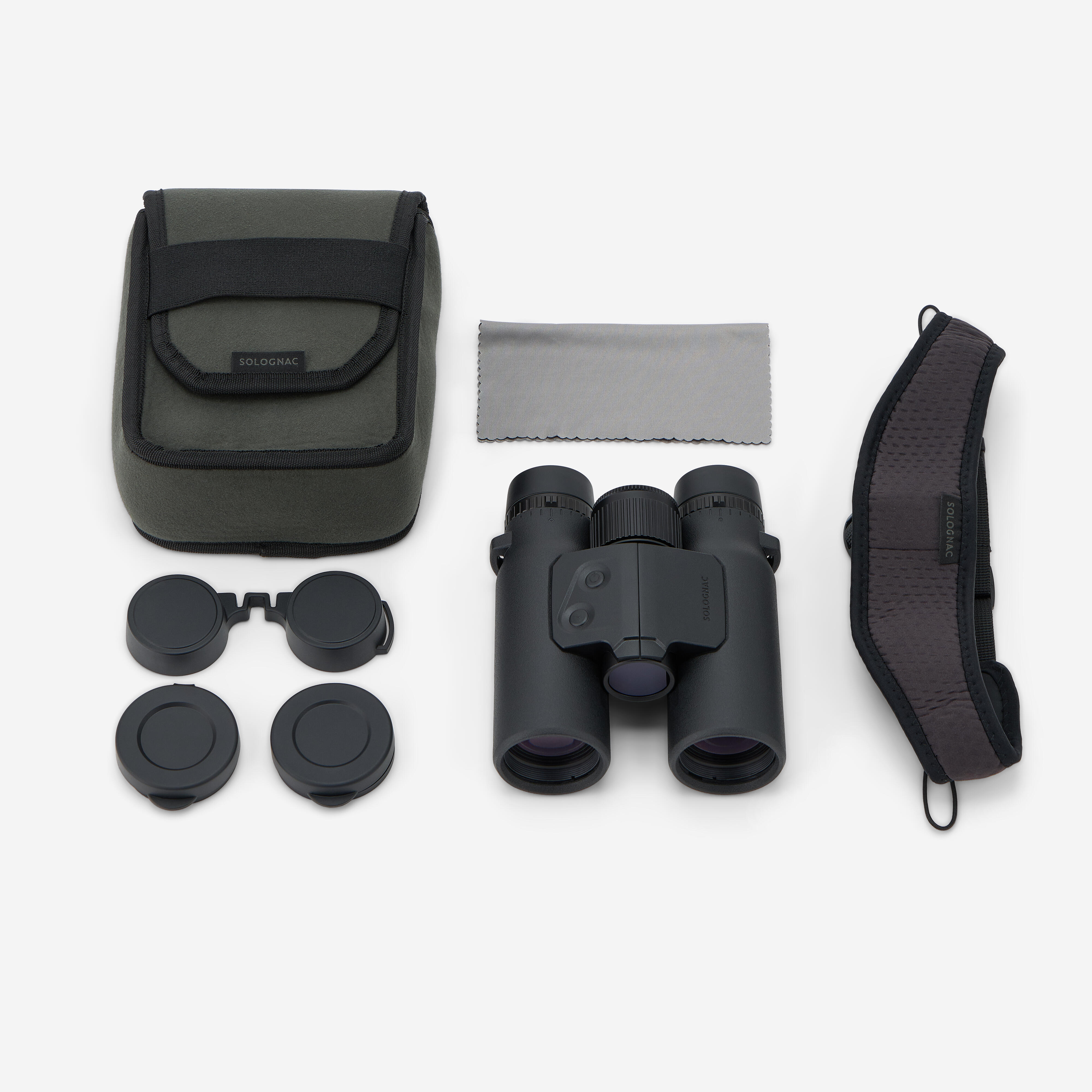

Pakuotės turinys
Pakuotės turinys:
- 1 žiūronai „LRF 1000M“, 10x42
- 1 apsauginis okuliaro dangtelis
- 2 apsauginiai objektyvų dangteliai
- 1 kaklo dirželis
- 1 apsauginis dėklas
- 1 lęšių valymo šluostė
- 1 3 V CR2 elementas (tarnauja apie 4000 matavimų)
Kitos paminėtinos savybės
Lęšių danga: FBMC (pilna plataus diapazono daugiasluoksnė danga)
Prizmė: BaK4, dielektrinė danga
PPS plastikinis rėmas
Matmenys: 160x132x62 mm
Svoris: 870 g be akumuliatoriaus
Darbinė temperatūra: –10 – +50 °C
„LRF 1000M“ veikimas (1/2)

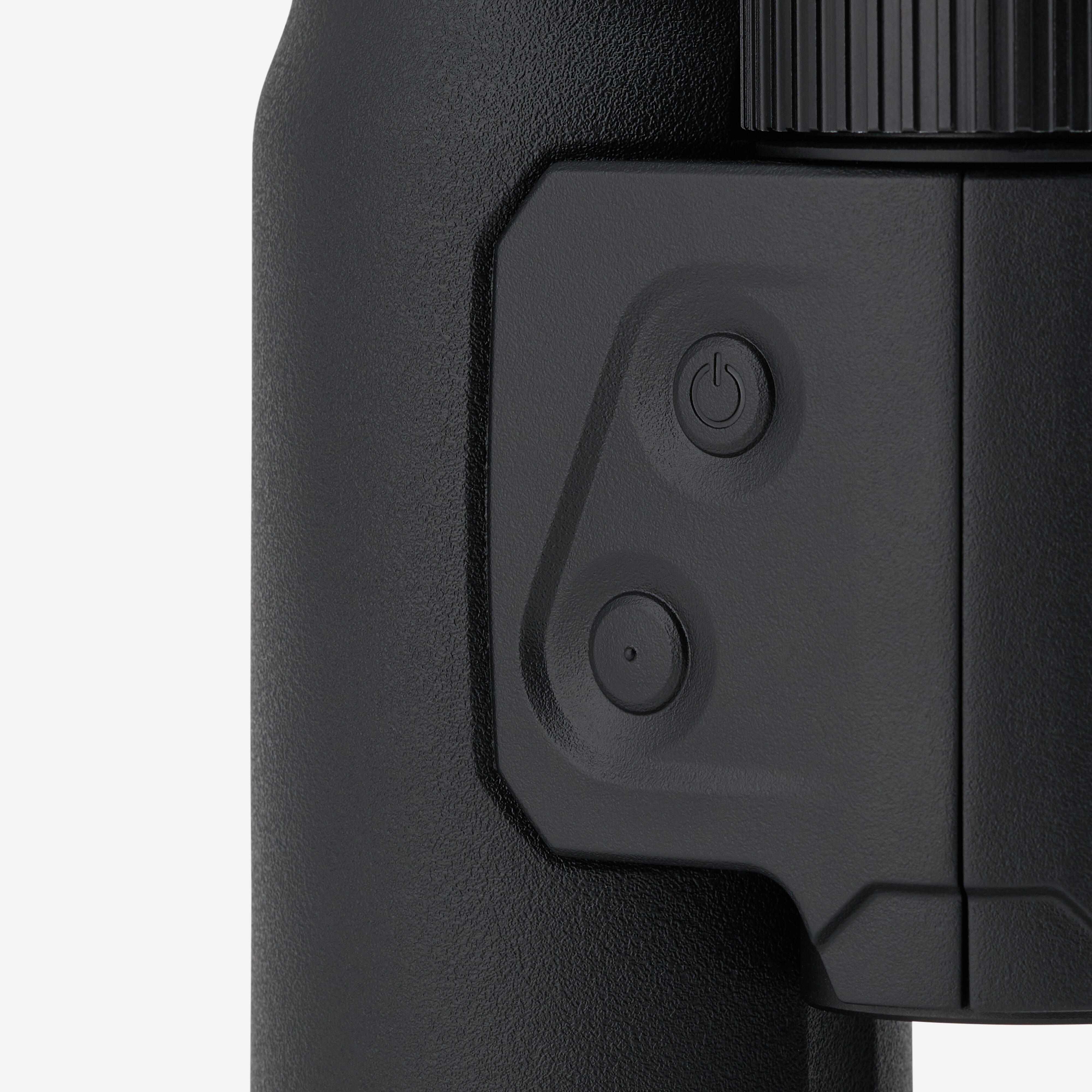

Įjungimas:
vieną kartą trumpai paspauskite mygtuką ON/OFF. LCD ekranas (be foninio apšvietimo) bus rodomas paskutinis naudotas režimas.
Matavimas:
vieną kartą trumpai paspauskite mygtuką ON/OFF. Atliekamas matavimas.Jei mygtuką laikysite nuspaustą, bus atliekamas skenavimas – matavimai keisis priklausomai nuo žiūronų judėjimo ir fiksuojamų objektų (skenavimo funkcija). Nieko nedarant, ekranas užgęsta po 10 sekundžių.
Tinklelio ir dioptrijų reguliavimas (2/2)
3) Sureguliuokite skirtumą tarp kairės ir dešinės akies.
4) Laikydami kairę akį užmerktą, nusitaikykite į objektą, esantį 20–50 m atstumu, naudodami centrinį fokusavimo žiedą. Sukite jį, kol pasieksite ryškų ir tikslų taikinio vaizdą.
5) Užmerkite dešinę akį. Žiūrėdami į tą patį objektą, sukite kairįjį žiedą, kol vaizdas taps ryškus.
Regėjimo skirtumas tarp akių kompensuotas.
Geroji naudojimo praktika (2/3)
Ką dar reikėtų žinoti:
- matuojant nuotolį virš ežero ar kito vandens telkinio, gali atsirasti atspindžių, sukeliančių klaidų;
- kai nuotolis didelis, stambius objektus užfiksuoti lengviau nei mažus.
Žiūronų su tolimačiu veikimo principas
Šio tipo prietaisas leidžia matuoti atstumą tiesiai per žiūronus. Lazeris siunčia šviesos impulsą, kuris „atšoka“ nuo taikinio ir grįžta į žiūronuose esantį jutiklį. Laikas, per kurį šviesa nukeliauja iki taikinio ir grįžta į lazerio vidinį imtuvą, nurodo atstumą iki taikinio. Informacija apdorojama sistemoje ir rodoma ekrane dešinėje pusėje.
Geroji naudojimo praktika (1/3)
Atstumo matavimui įtakos gali turėti įvairūs veiksniai, kurių dauguma susiję su taikinio ypatybėmis. Todėl turėkite omenyje šiuos aspektus:
- šviesios spalvos ir blizgūs paviršiai atspindi lazerį geriau nei tamsios spalvos ar matiniai / tekstūruoti paviršiai;
- sniegas, lietus ir rūkas gali trukdyti matavimams;
- kieti objektai (uolos) atspindi geriau nei krūmai.
Geroji naudojimo praktika (3/3)
Jei sunku aptikti gyvūną ar objektą, pabandykite rasti kitą šalia esantį objektą arba naudokite skenavimo funkciją ir stebėkite nuotolio pasikeitimus.
Maksimalių matavimo diapazonų pavyzdžiai:
- gerai atspindintys taikiniai: 1000 m;
- gyvūnas: 600 m.
